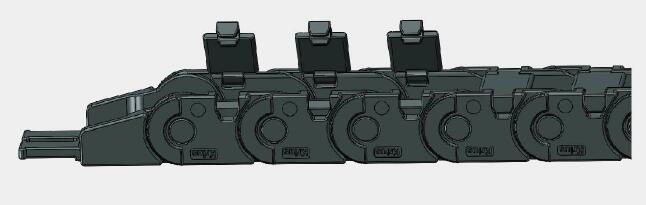

轻便型尼龙拖链

更新:2017-6-8 20:37:41点击:
  • 产品品牌
  • 产品型号
  • 在线订购
产品介绍


产品型号构成说明:

数量(Quantity)

拖链长度(length of cable chains)

弯曲半径(bending radius)

内宽(inner width)

两端接头(on both brackets)

型号(Type)



产品参数:

1.拖鏈型號:15-II 總長L=L1+28*2

2.拖鏈内高:内高15*内寬W 外高19.5*外寬W+11

3.拖鏈長度:L1=節距*節數,不含接頭,節距25

4.拖鏈材質:尼龙


产品特点:

-轻便

-整体式接头

-耐腐蚀&耐摩擦

-可提供预装配形式

-带有去应力梳状片

-可实现内外连接



产品型号表:

型号

Type

弯曲半径

(Bending radius)

内高

(inner height)

内宽

(inner width)

外高

(outer height)

外宽

(outer width)

重量

(weight)

1515   15(0.59) 15.2 19.5(0.77) 26.2 0.30
1520   20.2 31.2 0.31
1530   30.2 41.2 0.35
1540   40.2 51.2 0.41
1550   50.2 61.2 0.44

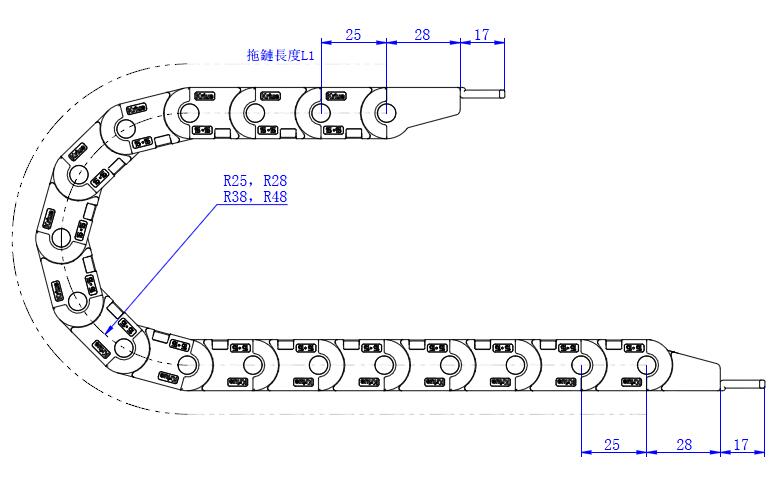

轻便型尼龙拖链图纸:

尼龙拖链矢量文档下载: http://www.ygchain.com/images/image/029ae880.pdf
