拖链怎么用?拖链使用方法【实用技巧分享】

2018-12-7 16:04:08点击:

拖链使用寿命受到多项数据影响,有负载重量、移动距离、移动速度的技术型指标,也受到使用环境的影响,如环境温度、污垢及冲击力等,所以不合理错误的使用拖链将会使其寿命大打折扣!

在对于目前拖链的广泛运用,以及各种类型的拖链安装,我们做以下简易说明;教您认识拖链的使用方法,以及对拖链的安装位置.在设备上的运行;

拖链的使用方法

拖链是最基本的电缆保护附件,能够有效的保护电缆及油管,并且能够跟随设备往复运行,在对其的使用可以说很简单,只需将电缆穿过即可使用.当然在对于一些无法穿越的电缆或已经固定的电缆,我们可以将闵彬拖链横杆打开,进行铺线使用,随后将其组合后安装.

拖链的动力是哪里来的

无论是钢制拖链还是尼龙拖链,其自身是不产生动力的,其动力是拉伸力,是设备带动后的产生,并不是自身产生的力.

什么是拖链的移动端和固定端

拖链的两端都配有带有安装孔的接头,也叫连接器.拖链的移动端是连接在机头或行动的一端,才称其为移动端接头.固定端是固定在一个事先设定好的位置,这个位置不动,也不产生拉力及任何动力,叫做固定端接头.

拖链的安装位置至关重要

拖链的安装是一个既简单有仔细的工作,因为闵彬拖链的安装和后期的拖链使用寿命及其相关.比如我们将一条拖链的移动端和固定端不安装在同一条平行线上,那么拖链的行走会产生阻力,以及每节链片旋转时都会十分吃力.从而加大了拖链自身的磨损.

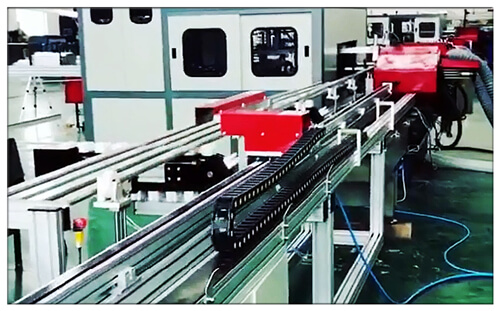

拖链在线性模组中的使用看着简单,但其实也有很多讲究。

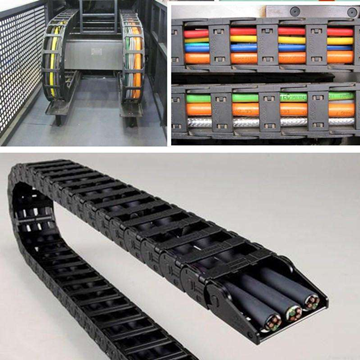

拖链产品

使用方案评估别忘记给拖链预留位置

很多新入行的工程师,设备设计整体空间非常紧凑,并且漏估了拖链的空间,等装配人员找你的时候,那真的是好痛苦的领悟。

2.注意使用环境。
线性模组拖链有不同的适用环境,有些条件不是一般的拖链能够适应的,比如无尘,防静电,静音,耐磨,防水,防油,防碎屑等等,所以注意使用环境很重要。

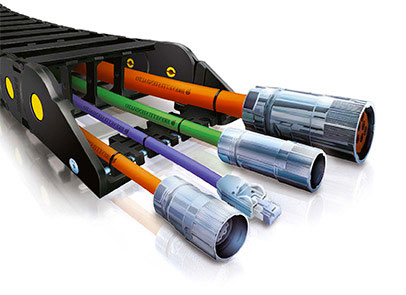

3.线缆的气管的最小弯曲半径
在选择线性模组拖链之前一定要弄清楚线缆和气管的最小弯曲半径,不然容易选到弯曲半径不合适的拖链,给线缆带来伤害,一般>7.5倍线缆外径。

4.注意线缆张力
注意线缆长度,在拖链里的张力要适中,太紧和太松容易磨损,建议在拖链首尾均加一个去应力调整架。

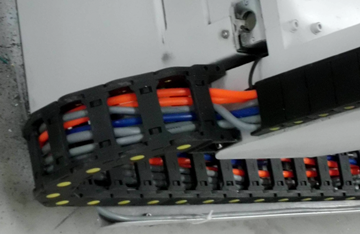

5.线材要用隔板隔开
线性模组拖链内部大小不一的一堆线千万不能扎在一起进拖链,而是应该用隔板将其隔开,尽可能分开排列,间距不得小于线径的10%。

6.负载一定要计算
很多线性模组拖链都是有额定负载的,单位是kg/m。所以我们不可忽视的一点就是核算线缆和气管的重量是否超标。

7.拖链内部不可填的太满
拖链内部线缆切不可塞太满,应该要至少留15%的空间给线缆活动。

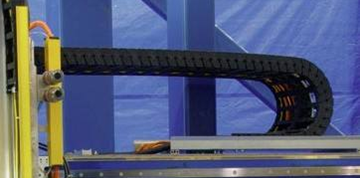

8.注意架空行程
线性模组拖链的行程和架空行程都是有限度的,不是操起一条拖链就能随便使用滴。一般大品牌拖链都有关于拖链架空行程的指标,请注意遵守。
