拖链弯曲半径的计算方法

2017-5-5 23:32:50点击:

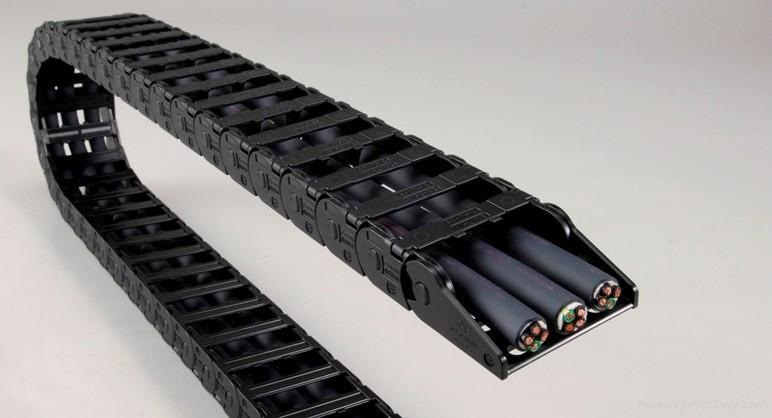

      拖链常用于保护运动中的电线电缆,它属于机床附件的一种类型,作为高柔性、耐弯曲的连接和控制设备,在中、高、常规机械应力下连续弯曲频繁移动次数可超过五百余万次,拖链的弯曲半径设计较为严格,因为弯曲半径的达标与否对拖链的使用稳定性及寿命有最直接的影响,在产品订购当中,采购员也需要对拖链的长度、宽度、内高、内宽、弯曲半径等规格参数有专业的了解,选型错误将会影响到整套设备的运行。那么拖链的弯曲半径该如何计算呢?


 一、怎样测量拖链的弯曲半径?
将拖链弯曲折叠,找到垂直的最高和最低点,测量两个节点的距离,拖链的弯曲半径就等于测量直径的一半。

 二、怎样计算拖链的弯曲半径?
在计算之初,我们需要知道以下几个字符的意义:L表示拖链全长,L1表示拖链行程,R表示拖链弯曲半径
 常规拖链长度的计算公式如下:L=4XR(弯曲半径)+L1/2,四舍五入取整数。
L=πR+0.5R+L1/2,(此计算方式适合较低位置安装)
拖链弯曲总高度=弯曲半径*2+拖链链板高度
钢制拖链的弯曲半径计算公式: 拖链弯曲半径=(弯曲后拖链总高度-拖链厚度)/2,拖链弯曲半径越大其弯曲总高度就越高。

 三、选择弯曲半径的注意事项
正确选择弯曲半径还需要根据实际的高度空间限制,弯曲半径要小于设备空置的空间高度,另外弯曲半径还应达到电缆最大直径的10倍。选择范围在75-650mm,行程小选择弯曲半径较小的拖链。
